Kabelsamlare i förpackning om 10 st.:

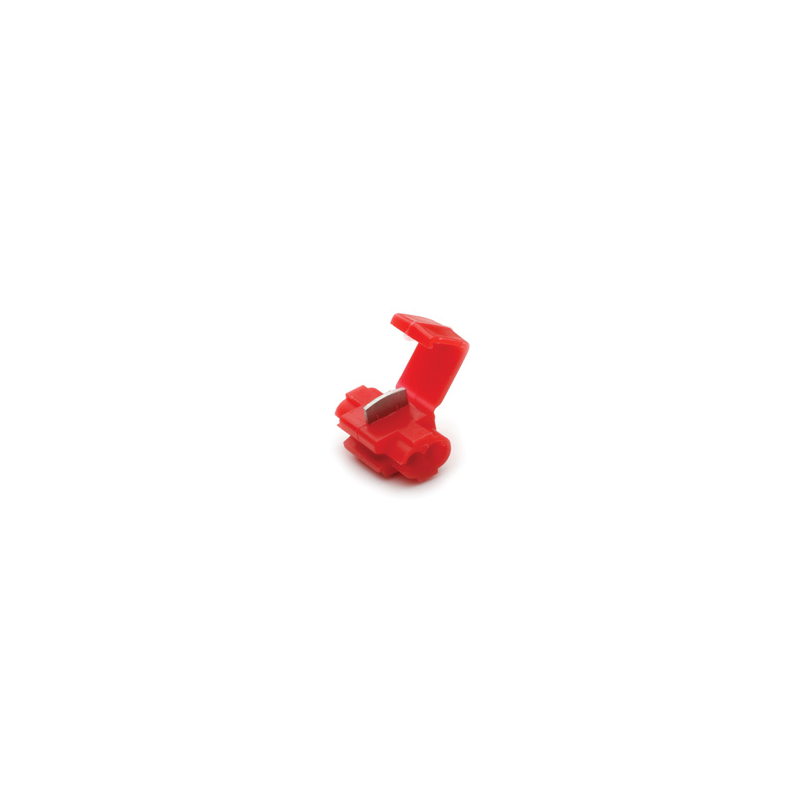

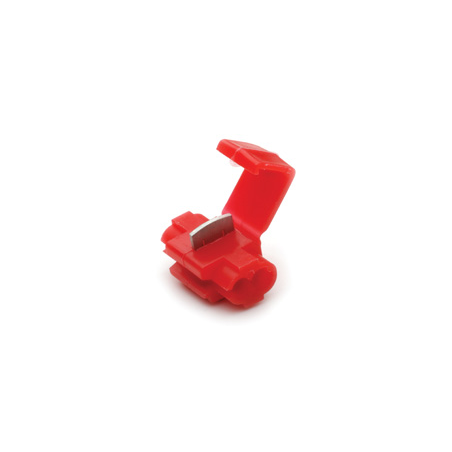

Denna produkt är en strömkoppling (även känd som en husklämma, skärklämma eller, på engelska, en Scotchlok/Quick Splice Connector).
Det är en smidig kopplingsmuff som används för att snabbt ansluta en ny ledning till en befintlig ledning utan att behöva klippa av den, skala av isoleringen eller löda först.
Hvordan fungerer den:
- Placering: Den befintliga strömförande ledningen läggs in i den ena kanalen (som är genomgående).
- Avgrening: Den nya ledningen, som ska förses med ström, dras in i den andra kanalen bredvid.
- Anslutning: Man trycker ner det lilla metallbladet helt med en tång. Metallbiten skär igenom plastisoleringen på båda ledningarna och skapar en förbindelse mellan dem.
- Förslutning: Plastlocket viks över och klickas fast för att isolera och skydda skarven.
Den röda färgen anger vanligtvis att komponenten är avsedd för tunna ledningar med ett tvärsnitt på mellan 0,5 och 1,0 mm² (används ofta för 12 V-elektronik i bilar, släpvagnar eller mindre gör-det-själv-projekt).
Den blå färgen indikerar att komponenten är avsedd för ledningar med ett tvärsnitt på mellan 0,65 och 2,0 mm²
Den gula färgen anger att komponenten är avsedd för ledningar med ett tvärsnitt på mellan 3,0 och 4,5 mm²
Hur tar man bort en strömtjuv (ledningssamlare):
1. Säkerheten först (Mycket viktigt!)
- Stäng av strömmen: Innan du överhuvudtaget rör komponenten måste du försäkra dig om att det inte finns någon ström alls i ledningarna.
- Om det är i en bil eller båt ska du koppla bort batteriet (ta bort den negativa/svarta polen). Om det är i ett hus ska du stänga av huvudströmbrytaren eller ta bort säkringen.
2. Öppna plastlocket
- Leta reda på den lilla plastluckan som håller strömbrytaren stängd över ledningarna.
- För försiktigt in spetsen på en liten, platt skruvmejsel under låset på luckan och lyft upp den.
3. Dra upp metallkniven
- Inuti strömtjuven sitter det lilla metallbladet (knivbladet) som skär igenom isoleringen för att skapa kontakt. Det måste dras upp för att frigöra ledningarna.
- Ta tag i kanten av metallbladet med en spetsig tång (en platt tång kan också användas) och dra det försiktigt en bit uppåt. Du behöver normalt inte dra ut det helt ur plasten, bara tillräckligt för att det ska släppa ledningarna.
4. Frigör kablarna
- När metallbladet har dragits upp kan du försiktigt bända loss och dra ut den avgrenade ledningen samt huvudledningen ur plastkanalerna.
5. Efterbehandling av de gamla ledningarna
- Viktigt: Strömtjuven har gjort ett litet snitt i ledningarnas plastisolering, så att koppartrådarna nu ligger blottade.
- Du får aldrig lämna ledningarna i det här tillståndet, eftersom det kan orsaka kortslutning eller gnistor!
- Lösning: Linda ett tjockt lager eltejp tätt runt den blottade delen av ledningen, eller klipp av kabeln, skala av ändarna och anslut dem med en ordentlig anslutningsmuff (t.ex. en Wago-muff) för en säker och permanent lösning.
