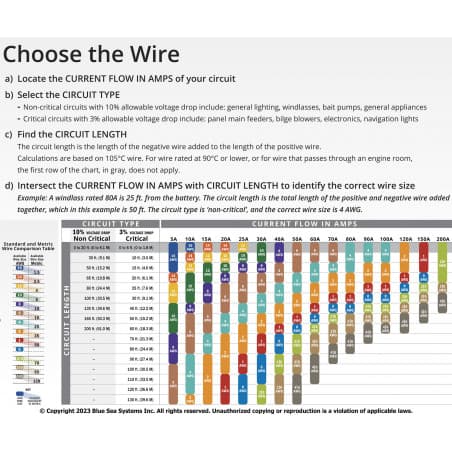

Hitta rätt ledningsdimension i det bifogade diagrammet från Bllue Sea Systems.
Följ dessa steg för att hitta rätt storlek på elkabeln:
A Hitta amperevärdet högst upp i tabellen
B Välj spänningsfallets intervall.
- Inte kritiskt med upp till 10 % spänningsförlust: Allmän belysning, ankarspel, länspumpar, allmän förbrukning.
- Kritiskt med max. 3 % spänningsförlust: Strömpaneler, länspumpar, elektronik, navigationsljus.
C Hitta kabellängden på vänster sida av tabellen.
- Kabellängden är längden på den negativa ledaren + längden på den positiva ledaren.
- Beräkningarna baseras på kablar som inte passerar genom ett uppvärmt utrymme. Om kabeln till exempel passerar genom ett maskinrum, välj den grå raden till höger.
D Hitta den punkt där amperekolumnen skär kabelns längd för att hitta rätt kabelstorlek. Omvandling från AWG till mm² visas i tabellen längst till vänster.
Produktions- och teststandarder för kablar
Konstruktion IEC 60092/353
Testning IEC 60092/350-351-359
Flamskyddad IEC 60332/1, IEC 60332/3 Cat A Användningstemperatur -20°C/+ 75°C
UV-skyddad
Minsta böjningsradie 6 x kabelns diameter
Märkspänning 0,6/1 kV
Testspänning 3,5kV

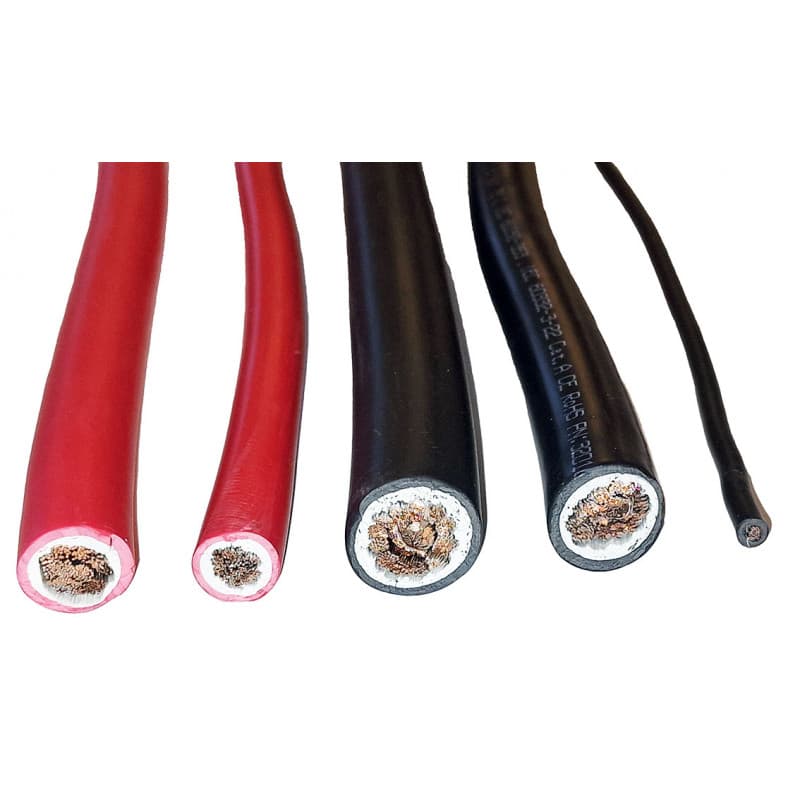

Koppartråd IEC 60228 klass 5
1,5 mm2 - 6 mm2 har enkel isolering.
10 mm2 - 95 mm2 har dubbel isolering.
Våra elkablar är också mjuka och flexibla, vilket gör dem lätta att dra under installationen.
